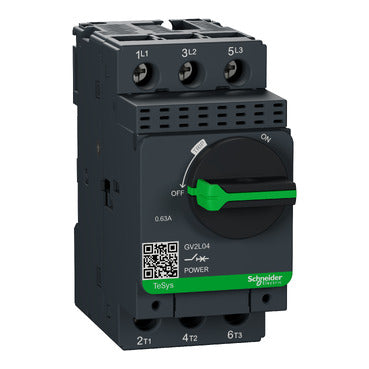

قاطع حماية موتور (جارد موتور) شنايدر TeSys GV2 3 فاز 0.63 أمبير مغناطيسي فقط GV2L04
قاطع حماية موتور (جارد موتور) شنايدر TeSys GV2 3 فاز 0.63 أمبير مغناطيسي فقط GV2L04
Couldn't load pickup availability
قاطع شنايدر إلكتريك GV2L04 هو قاطع حماية موتور (جارد موتور) من سلسلة TeSys GV2 مغناطيسي فقط بنطاق ضبط 0.63 أمبير. يوفر حماية مغناطيسية من قصر الدائرة وعزلًا للموتور، ويُستخدم عادة مع كونتاكتور وأوفرلود حراري من سلسلة TeSys.
المميزات الرئيسية
- فصل مغناطيسي سريع لحماية قصر الدائرة
- مثالي لتجميعات بادئ الموتور مع أوفرلود منفصل
- مؤشر واضح للتشغيل والإيقاف والفصل ويد قابلة للقفل للصيانة الآمنة
- تركيب مباشر مع كونتاكتور TeSys لعمل بادئ تشغيل مدمج
- يقبل كونتاكت مساعد وكونتاكت إشارة عطل وملف جهد منخفض
- تركيب على قضيب DIN أو شاسيه اللوحة
المواصفات الفنية
| العلامة التجارية | شنايدر إلكتريك (Schneider Electric) |
|---|---|
| رقم القطعة (الكود) | GV2L04 |
| السلسلة | تيسيس GV2 |
| نوع الجهاز | قاطع حماية موتور MPCB (جارد موتور) |
| نوع الحماية | مغناطيسي فقط (قصر دائرة فقط – يُستخدم مع أوفرلود) |
| نطاق الضبط | 0.63 أمبير |
| عدد الأقطاب | 3 أقطاب |
| التحكم | يد دوارة |
| التركيب | على قضيب DIN أو شاسيه |
| المواصفة القياسية | IEC/EN 60947-2 و IEC/EN 60947-4-1 |
الاستخدامات
- طلمبات المياه ومجموعات رفع الضغط وطلمبات الحريق
- المراوح والبلاورات والكمبروسورات والسيور
- مواتير التكييف المركزي والتشيلرات وأبراج التبريد
- لوحات تحكم الماكينات ولوحات MCC
- بادئ تشغيل مباشر للمواتير DOL
دليل الاختيار
اختر نطاق الضبط بحيث يقع تيار الموتور الكامل (من لوحة بيانات الموتور) داخل النطاق، ثم اضبط القرص على قيمة تيار الموتور بالضبط. مثلًا موتور 7.5 كيلووات على 400 فولت يسحب حوالي 15 أمبير، فيناسبه نطاق 13–18 أمبير.
أسئلة شائعة
ما قدرة الموتور المناسبة لقاطع GV2L04؟
بنطاق ضبط 0.63 أمبير يناسب المواتير ثلاثية الفاز التي يقع تيارها الكامل داخل هذا النطاق.
هل أحتاج أوفرلود مع هذا القاطع؟
لا في الأنواع الحرارية المغناطيسية GV2ME وGV2P وGV3P وGZ1E لأنها تشمل حماية زيادة الحمل، ونعم في الأنواع المغناطيسية فقط GV2L التي يجب استخدامها مع أوفرلود حراري.
