قاطع MCCB شنايدر ComPacT NSX NSX100H 4 قطب 100 أمبير قدرة قطع 70 كيلو أمبير C10H4TM100
قاطع MCCB شنايدر ComPacT NSX NSX100H 4 قطب 100 أمبير قدرة قطع 70 كيلو أمبير C10H4TM100
Couldn't load pickup availability

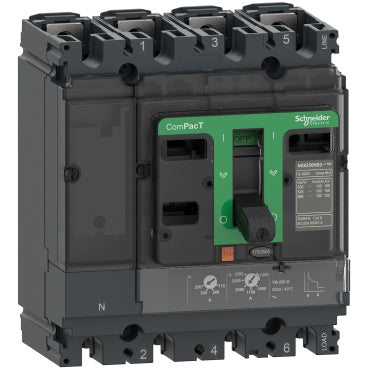

قاطع شنايدر إلكتريك C10H4TM100 هو قاطع علبة مقولبة MCCB من سلسلة ComPacT NSX موديل NSX100H بتيار 100 أمبير و4 قطب وقدرة قطع 70 كيلو أمبير ووحدة فصل حراري مغناطيسي TM-D. يوفر حماية موثوقة من زيادة الحمل وقصر الدائرة للتغذيات الفرعية ولوحات التوزيع ولوحات الطلمبات والتكييف والصواعد في المباني في المنشآت التجارية والسكنية والصناعية.
المميزات الرئيسية
- وحدة فصل حراري مغناطيسي TM-D
- قدرة قطع 70 كيلو أمبير للمنشآت ذات تيار القصر المرتفع
- تصميم 4 قطب للشبكات ثلاثية الفاز مع النيوترال
- مؤشر حقيقي لوضع التلامس ومناسب لعزل الدوائر
- ملحقات متعددة: كونتاكت مساعد، ملف فصل عن بعد، ملف جهد منخفض، يد دوارة
- حجم مدمج يناسب لوحات التوزيع الرئيسية والفرعية
المواصفات الفنية
| العلامة التجارية | شنايدر إلكتريك (Schneider Electric) |
|---|---|
| رقم القطعة (الكود) | C10H4TM100 |
| السلسلة | كومباكت NSX |
| نوع الجهاز | قاطع علبة مقولبة MCCB |
| الموديل / الإطار | NSX100H – إطار 100 أمبير |
| التيار المقنن | 100 أمبير |
| عدد الأقطاب | 4 أقطاب (3 فاز + نيوترال) |
| قدرة القطع | 70 كيلو أمبير عند 380/415 فولت |
| وحدة الفصل | حراري مغناطيسي TM-D |
| جهد التشغيل | حتى 415/440 فولت متردد |
| التركيب | ثابت – توصيل أمامي |
| المواصفة القياسية | IEC/EN 60947-2 |
الاستخدامات
- لوحات التوزيع الرئيسية والفرعية MDB وSMDB
- لوحات المحولات والمولدات ولوحات التحويل ATS
- تغذية الطلمبات والتكييف المركزي والتشيلرات والمصاعد
- المصانع والمولات والمستشفيات والأبراج ومراكز البيانات
- استبدال القواطع القديمة في اللوحات القائمة
دليل الاختيار
اختر التيار المقنن حسب الكابل والحمل، وقدرة القطع Icu أعلى من تيار القصر المتوقع في مكان التركيب، وعدد الأقطاب حسب نظام التأريض. استخدم القواطع 4 قطب عند الحاجة لفصل أو حماية النيوترال، وراجع التنسيق (الاختيارية) مع القواطع الأصغر.
أسئلة شائعة
ما قدرة القطع لقاطع C10H4TM100؟
قدرة القطع لقاطع C10H4TM100 موديل NSX100H هي 70 كيلو أمبير عند 380/415 فولت.
ما الفرق بين قاطع MCCB وقاطع MCB؟
قواطع MCCB تغطي تيارات أعلى (عادة من 16 حتى 1600 أمبير) وقدرة قطع أكبر وغالبًا حماية قابلة للضبط، بينما قواطع MCB للدوائر النهائية حتى 125 أمبير.
ما الملحقات المتوافقة مع هذا القاطع؟
تقبل قواطع ComPacT NSX الكونتاكت المساعد وكونتاكت الإنذار وملف الفصل عن بعد MX وملف الجهد المنخفض MN واليد الدوارة وأغطية الأطراف من نفس السلسلة.
شراء قاطع MCCB شنايدر C10H4TM100 في مصر
اطلب قاطع علبة مقولبة (MCCB) شنايدر C10H4TM100 من سبارك مصر واحصل على منتج أصلي بفاتورة ضريبية رسمية، مع توصيل إلى القاهرة والجيزة والتجمع الخامس و6 أكتوبر والشيخ زايد والعاصمة الإدارية الجديدة والإسكندرية والدلتا ومدن القناة والصعيد. يساعد مهندسونا المقاولين ومصنعي اللوحات وفرق الصيانة في مراجعة المواصفات والملحقات والأكواد المكافئة قبل الشراء، ويمكنك طلب عرض سعر للكميات الكبيرة.
