مفتاح أوتوماتيك (قاطع MCB) شنايدر iC60H 4 قطب 50 أمبير منحنى C 15kA A9F87450
مفتاح أوتوماتيك (قاطع MCB) شنايدر iC60H 4 قطب 50 أمبير منحنى C 15kA A9F87450
Couldn't load pickup availability

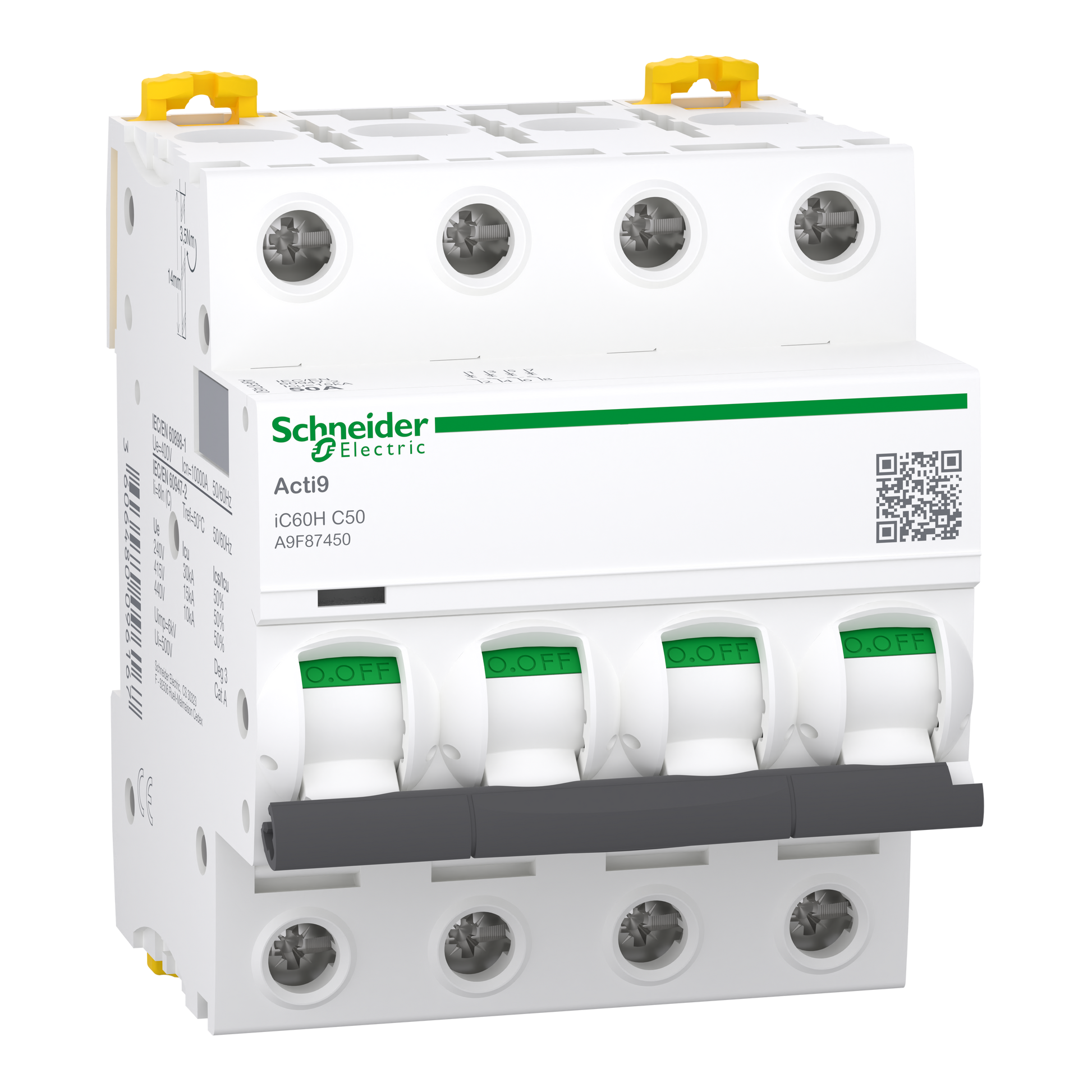

قاطع شنايدر إلكتريك A9F87450 هو مفتاح أوتوماتيك (قاطع تيار مصغر MCB) 4 قطب بتيار 50 أمبير ومنحنى فصل C من سلسلة Acti9 iC60H بقدرة قطع 15kA، وهو النسخة عالية قدرة القطع من Acti9 للوحات التوزيع الرئيسية واللوحات الصناعية القريبة من المحول. يحمي الكابلات والأجهزة من زيادة الحمل وقصر الدائرة في تغذيات 3 فاز + نيوترال والمداخل الرئيسية للوحات، ويُركّب على قضيب DIN داخل لوحات التوزيع ولوحات التحكم.
المميزات الرئيسية
- منحنى فصل C مناسب للأحمال العامة مثل الإنارة والبرايز والتكييفات والمواتير الصغيرة (يفصل عند 5–10 أضعاف التيار المقنن)
- تصميم 4 قطب لتغذيات 3 فاز + نيوترال والمداخل الرئيسية للوحات
- قدرة قطع 15kA
- مؤشر حقيقي لوضع التلامس على الذراع لعزل آمن أثناء الصيانة
- تركيب سريع على قضيب DIN مقاس 35 مم ومتوافق مع البازبار المشط
- متوافق مع ملحقات Acti9 مثل الكونتاكت المساعد ووحدة الفصل عن بُعد ووحدة Vigi للتسريب الأرضي
المواصفات الفنية
| العلامة التجارية | شنايدر إلكتريك (Schneider Electric) |
|---|---|
| رقم القطعة (الكود) | A9F87450 |
| السلسلة | أكتي 9 iC60H (Acti9) |
| نوع الجهاز | قاطع تيار مصغر MCB (مفتاح أوتوماتيك) |
| عدد الأقطاب | 4 أقطاب (3 فاز + نيوترال) |
| التيار المقنن | 50 أمبير |
| منحنى الفصل | منحنى C |
| قدرة القطع | 15kA |
| جهد التشغيل | 230/400 فولت متردد |
| التركيب | على قضيب DIN مقاس 35 مم |
| المواصفات القياسية | IEC/EN 60898-1 و IEC/EN 60947-2 |
الاستخدامات
- لوحات توزيع الشقق والفيلات والمكاتب
- المباني التجارية والمولات والمستشفيات والفنادق
- دوائر الإنارة والبرايز والتكييفات
- لوحات التحكم ولوحات الطلمبات ولوحات التكييف المركزي
- استبدال القواطع القديمة أو التالفة أثناء الصيانة
دليل الاختيار
اختر التيار المقنن حسب مقطع كابل الدائرة (مثلًا 10 أمبير لإنارة بكابل 1.5 مم، و16–20 أمبير للبرايز بكابل 2.5 مم، و25–32 أمبير لخطوط التكييف بكابل 4–6 مم)، واختر المنحنى حسب تيار بدء الحمل، وتأكد أن قدرة القطع أعلى من تيار القصر المتوقع في اللوحة. وللحماية من التسريب الأرضي استخدم قاطع تسريب RCCB مع القاطع أو قاطع RCBO.
أسئلة شائعة
ما استخدام قاطع شنايدر A9F87450؟
هو مفتاح أوتوماتيك 4 قطب 50 أمبير منحنى C يُستخدم لحماية تغذيات 3 فاز + نيوترال والمداخل الرئيسية للوحات من زيادة الحمل وقصر الدائرة في لوحات التوزيع السكنية والتجارية والصناعية.
هل المفتاح الأوتوماتيك يحمي من الصعق الكهربائي؟
لا، القاطع MCB يحمي الكابلات من زيادة الحمل وقصر الدائرة فقط. للحماية من التسريب الأرضي والصعق الكهربائي يجب تركيب قاطع تسريب أرضي RCCB حساسية 30 مللي أمبير أو استخدام قاطع RCBO.
ما الفرق بين منحنى C ومنحنى B وD؟
منحنى C يفصل مغناطيسيًا عند 5 إلى 10 أضعاف التيار المقنن ويناسب أغلب الأحمال العامة، ومنحنى B للأحمال المقاومة والكابلات الطويلة، ومنحنى D للمحولات والمواتير ذات تيار البدء العالي.
شراء مفتاح أوتوماتيك شنايدر A9F87450 في مصر
توفر سبارك مصر قاطع تيار مصغر (مفتاح أوتوماتيك MCB) شنايدر إلكتريك A9F87450 الأصلي بفاتورة ضريبية لمقاولي الكهرباء ومصنعي اللوحات الكهربائية والمصانع والمكاتب الاستشارية وفرق الصيانة، مع التوصيل إلى القاهرة والجيزة والتجمع الخامس و6 أكتوبر والشيخ زايد والعاصمة الإدارية الجديدة والإسكندرية والدلتا ومدن القناة والصعيد. يساعدك فريقنا الفني في التأكد من المواصفات والملحقات المناسبة والأكواد البديلة قبل الطلب، ونوفر عروض أسعار خاصة لكميات المشروعات.
