مفتاح أوتوماتيك (قاطع MCB) شنايدر iC60N 2 قطب 6 أمبير منحنى C A9F77206
مفتاح أوتوماتيك (قاطع MCB) شنايدر iC60N 2 قطب 6 أمبير منحنى C A9F77206
Couldn't load pickup availability

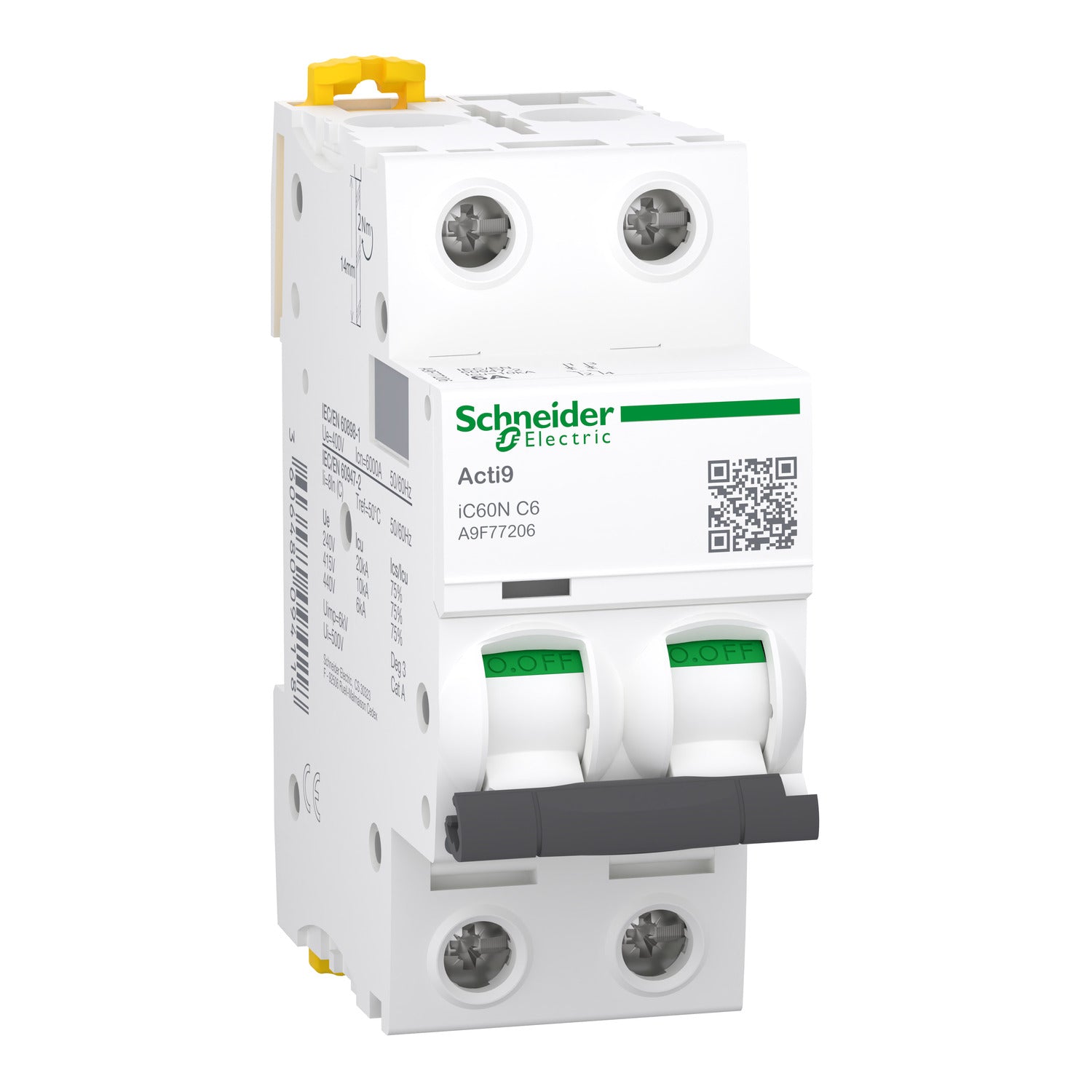

قاطع شنايدر إلكتريك A9F77206 هو مفتاح أوتوماتيك (قاطع تيار مصغر MCB) 2 قطب بتيار 6 أمبير ومنحنى فصل C من سلسلة Acti9 iC60N، وهو أكثر قواطع Acti9 استخدامًا في المباني التجارية والأبراج السكنية واللوحات الصناعية الخفيفة. يحمي الكابلات والأجهزة من زيادة الحمل وقصر الدائرة في الدوائر أحادية الفاز التي تتطلب فصل الفاز والنيوترال معًا، ويُركّب على قضيب DIN داخل لوحات التوزيع ولوحات التحكم.
المميزات الرئيسية
- منحنى فصل C مناسب للأحمال العامة مثل الإنارة والبرايز والتكييفات والمواتير الصغيرة (يفصل عند 5–10 أضعاف التيار المقنن)
- تصميم 2 قطب للدوائر أحادية الفاز التي تتطلب فصل الفاز والنيوترال معًا
- حماية حرارية ومغناطيسية موثوقة من زيادة الحمل وقصر الدائرة
- مؤشر حقيقي لوضع التلامس على الذراع لعزل آمن أثناء الصيانة
- تركيب سريع على قضيب DIN مقاس 35 مم ومتوافق مع البازبار المشط
- متوافق مع ملحقات Acti9 مثل الكونتاكت المساعد ووحدة الفصل عن بُعد ووحدة Vigi للتسريب الأرضي
المواصفات الفنية
| العلامة التجارية | شنايدر إلكتريك (Schneider Electric) |
|---|---|
| رقم القطعة (الكود) | A9F77206 |
| السلسلة | أكتي 9 iC60N (Acti9) |
| نوع الجهاز | قاطع تيار مصغر MCB (مفتاح أوتوماتيك) |
| عدد الأقطاب | قطبين (فاز + نيوترال أو 2 فاز) |
| التيار المقنن | 6 أمبير |
| منحنى الفصل | منحنى C |
| قدرة القطع | 10 kA at 400 V (IEC/EN 60947-2) |
| جهد التشغيل | 230/400 فولت متردد |
| التركيب | على قضيب DIN مقاس 35 مم |
| المواصفات القياسية | IEC/EN 60898-1 و IEC/EN 60947-2 |
الاستخدامات
- لوحات توزيع الشقق والفيلات والمكاتب
- المباني التجارية والمولات والمستشفيات والفنادق
- دوائر الإنارة والبرايز والتكييفات
- لوحات التحكم ولوحات الطلمبات ولوحات التكييف المركزي
- استبدال القواطع القديمة أو التالفة أثناء الصيانة
دليل الاختيار
اختر التيار المقنن حسب مقطع كابل الدائرة (مثلًا 10 أمبير لإنارة بكابل 1.5 مم، و16–20 أمبير للبرايز بكابل 2.5 مم، و25–32 أمبير لخطوط التكييف بكابل 4–6 مم)، واختر المنحنى حسب تيار بدء الحمل، وتأكد أن قدرة القطع أعلى من تيار القصر المتوقع في اللوحة. وللحماية من التسريب الأرضي استخدم قاطع تسريب RCCB مع القاطع أو قاطع RCBO.
أسئلة شائعة
ما استخدام قاطع شنايدر A9F77206؟
هو مفتاح أوتوماتيك 2 قطب 6 أمبير منحنى C يُستخدم لحماية الدوائر أحادية الفاز التي تتطلب فصل الفاز والنيوترال معًا من زيادة الحمل وقصر الدائرة في لوحات التوزيع السكنية والتجارية والصناعية.
هل المفتاح الأوتوماتيك يحمي من الصعق الكهربائي؟
لا، القاطع MCB يحمي الكابلات من زيادة الحمل وقصر الدائرة فقط. للحماية من التسريب الأرضي والصعق الكهربائي يجب تركيب قاطع تسريب أرضي RCCB حساسية 30 مللي أمبير أو استخدام قاطع RCBO.
ما الفرق بين منحنى C ومنحنى B وD؟
منحنى C يفصل مغناطيسيًا عند 5 إلى 10 أضعاف التيار المقنن ويناسب أغلب الأحمال العامة، ومنحنى B للأحمال المقاومة والكابلات الطويلة، ومنحنى D للمحولات والمواتير ذات تيار البدء العالي.
شراء مفتاح أوتوماتيك شنايدر A9F77206 في مصر
سبارك مصر مصدر موثوق لمنتجات شنايدر إلكتريك الأصلية مثل قاطع تيار مصغر (مفتاح أوتوماتيك MCB) A9F77206، نخدم المقاولين ومصنعي اللوحات والمصانع وفرق الصيانة بفاتورة ضريبية وتوصيل سريع إلى القاهرة والجيزة والتجمع الخامس و6 أكتوبر والشيخ زايد والعاصمة الإدارية الجديدة والإسكندرية والدلتا ومدن القناة والصعيد. تواصل مع فريق المبيعات الفنية لتأكيد الاختيار والملحقات وأسعار المشروعات.
