شنايدر إلكتريك iC60N | قواطع كهرباء فرعية MCB

قواطع كهرباء فرعية لحماية دوائر التوزيع من زيادة الحمل وقصر الدائرة. يختار القاطع حسب عدد الأقطاب والتيار المقنن ومنحنى الفصل وقدرة القطع المناسبة للوحة.

لكل موديل رقم صنف ومواصفات مستقلة. اختر المرجع المطابق لجدول المعدات ومخطط اللوحة؛ السعر والتوافر مرتبطان بالموديل المختار.

الموديلات والمواصفات الفنية

رقم الصنف	السلسلة	البيانات الكهربائية

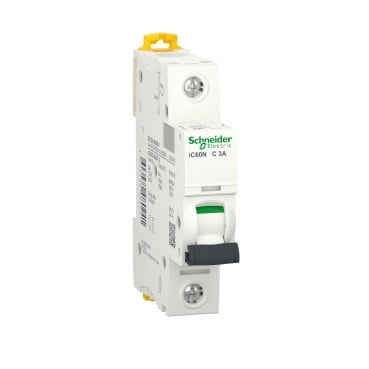

A9F74103	iC60N	التيار: 3 A؛ الأقطاب: 1P؛ قدرة القطع: 50 kA؛ منحنى الفصل: C curve

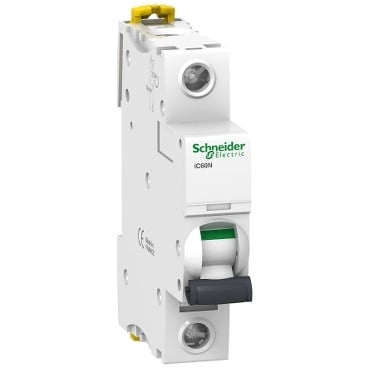

A9F77150	iC60N	التيار: 50 A؛ الأقطاب: 1P؛ قدرة القطع: 10 kA؛ منحنى الفصل: C curve
A9F77306	iC60N	التيار: 6 A؛ الأقطاب: 3P؛ قدرة القطع: 10 kA؛ منحنى الفصل: C curve

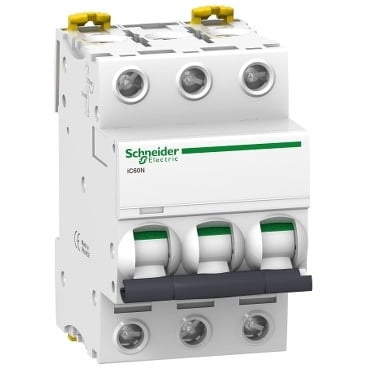

A9F74302	iC60N	التيار: 2A؛ الأقطاب: 3P؛ قدرة القطع: 50kA؛ منحنى الفصل: C curve

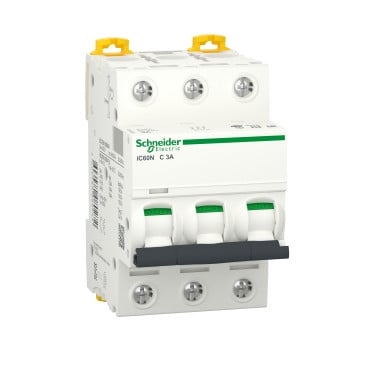

A9F74303	iC60N	التيار: 3A؛ الأقطاب: 3P؛ قدرة القطع: 50kA؛ منحنى الفصل: C curve

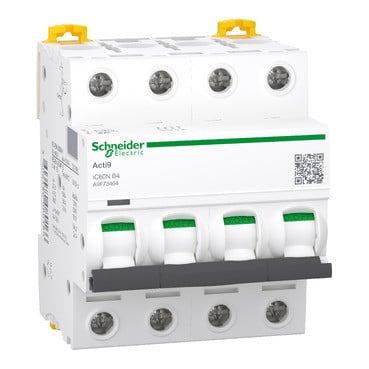

A9F73404	iC60N	التيار: 4A؛ الأقطاب: 4P؛ قدرة القطع: 50kA؛ منحنى الفصل: B curve

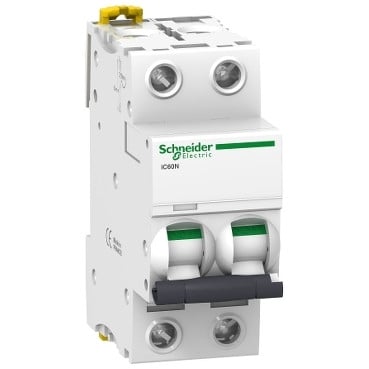

A9F74201	iC60N	التيار: 1A؛ الأقطاب: 2P؛ قدرة القطع: 50kA؛ منحنى الفصل: C curve
A9F74402	iC60N	التيار: 2A؛ الأقطاب: 4P؛ قدرة القطع: 50kA؛ منحنى الفصل: C curve

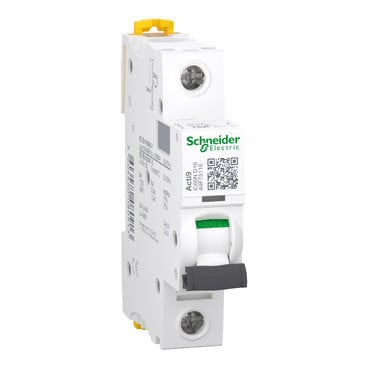

A9F75116	iC60N	التيار: 16A؛ الأقطاب: 1P؛ قدرة القطع: 10kA؛ منحنى الفصل: D curve
A9F75120	iC60N	التيار: 20 A؛ الأقطاب: 1P؛ قدرة القطع: 10 kA؛ منحنى الفصل: D curve

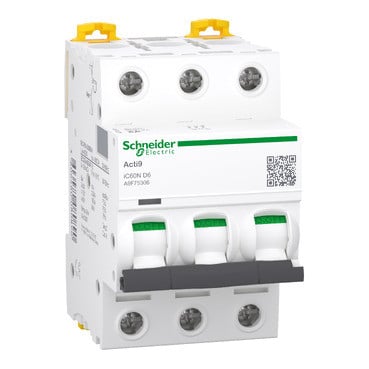

A9F75306	iC60N	التيار: 6A؛ الأقطاب: 3P؛ قدرة القطع: 10kA؛ منحنى الفصل: D curve
A9F75320	iC60N	التيار: 20A؛ الأقطاب: 3P؛ قدرة القطع: 10kA؛ منحنى الفصل: D curve
A9F75325	iC60N	التيار: 25A؛ الأقطاب: 3P؛ قدرة القطع: 10kA؛ منحنى الفصل: D curve
A9F75332	iC60N	التيار: 32A؛ الأقطاب: 3P؛ قدرة القطع: 10kA؛ منحنى الفصل: D curve

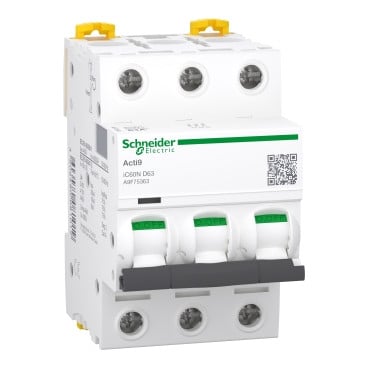

A9F75363	iC60N	التيار: 63A؛ الأقطاب: 3P؛ قدرة القطع: 10kA؛ منحنى الفصل: D curve
A9F76110	iC60N	التيار: 10A؛ الأقطاب: 1P؛ قدرة القطع: 10kA؛ منحنى الفصل: B curve
A9F76116	iC60N	التيار: 16A؛ الأقطاب: 1P؛ قدرة القطع: 10kA؛ منحنى الفصل: B curve
A9F77606	iC60N	التيار: 6A؛ الأقطاب: 1P+N؛ قدرة القطع: 10kA؛ منحنى الفصل: C curve

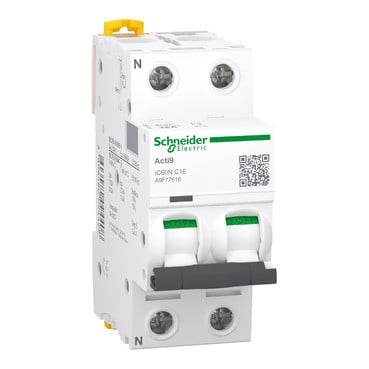

A9F77616	iC60N	التيار: 16A؛ الأقطاب: 1P+N؛ قدرة القطع: 10kA؛ منحنى الفصل: C curve

الاختيار والتركيب

يستخدم رقم الصنف الكامل عند طلب البديل أو الملحقات. يراجع فني كهرباء مؤهل التغذية والحمل وتنسيق الحمايات وتعليمات التوصيل الخاصة بالمصنع قبل التشغيل. المكونات الظاهرة في الصور التطبيقية لا تعتبر ضمن التوريد إلا عند ذكرها صراحة في بيانات الموديل.
