شنايدر إلكتريك iC60L | قواطع كهرباء فرعية MCB

قواطع كهرباء فرعية لحماية دوائر التوزيع من زيادة الحمل وقصر الدائرة. يختار القاطع حسب عدد الأقطاب والتيار المقنن ومنحنى الفصل وقدرة القطع المناسبة للوحة.

لكل موديل رقم صنف ومواصفات مستقلة. اختر المرجع المطابق لجدول المعدات ومخطط اللوحة؛ السعر والتوافر مرتبطان بالموديل المختار.

الموديلات والمواصفات الفنية

رقم الصنف	السلسلة	البيانات الكهربائية
A9F94163	iC60L	التيار: 63 A؛ الأقطاب: 1P؛ قدرة القطع: 15 kA؛ منحنى الفصل: C curve
A9F94110	iC60L	التيار: 10 A؛ الأقطاب: 1P؛ قدرة القطع: 25 kA؛ منحنى الفصل: C curve
A9F94116	iC60L	التيار: 16 A؛ الأقطاب: 1P؛ قدرة القطع: 25 kA؛ منحنى الفصل: C curve
A9F94120	iC60L	التيار: 20 A؛ الأقطاب: 1P؛ قدرة القطع: 25 kA؛ منحنى الفصل: C curve
A9F94125	iC60L	التيار: 25 A؛ الأقطاب: 1P؛ قدرة القطع: 25 kA؛ منحنى الفصل: C curve
A9F94132	iC60L	التيار: 32 A؛ الأقطاب: 1P؛ قدرة القطع: 20 kA؛ منحنى الفصل: C curve

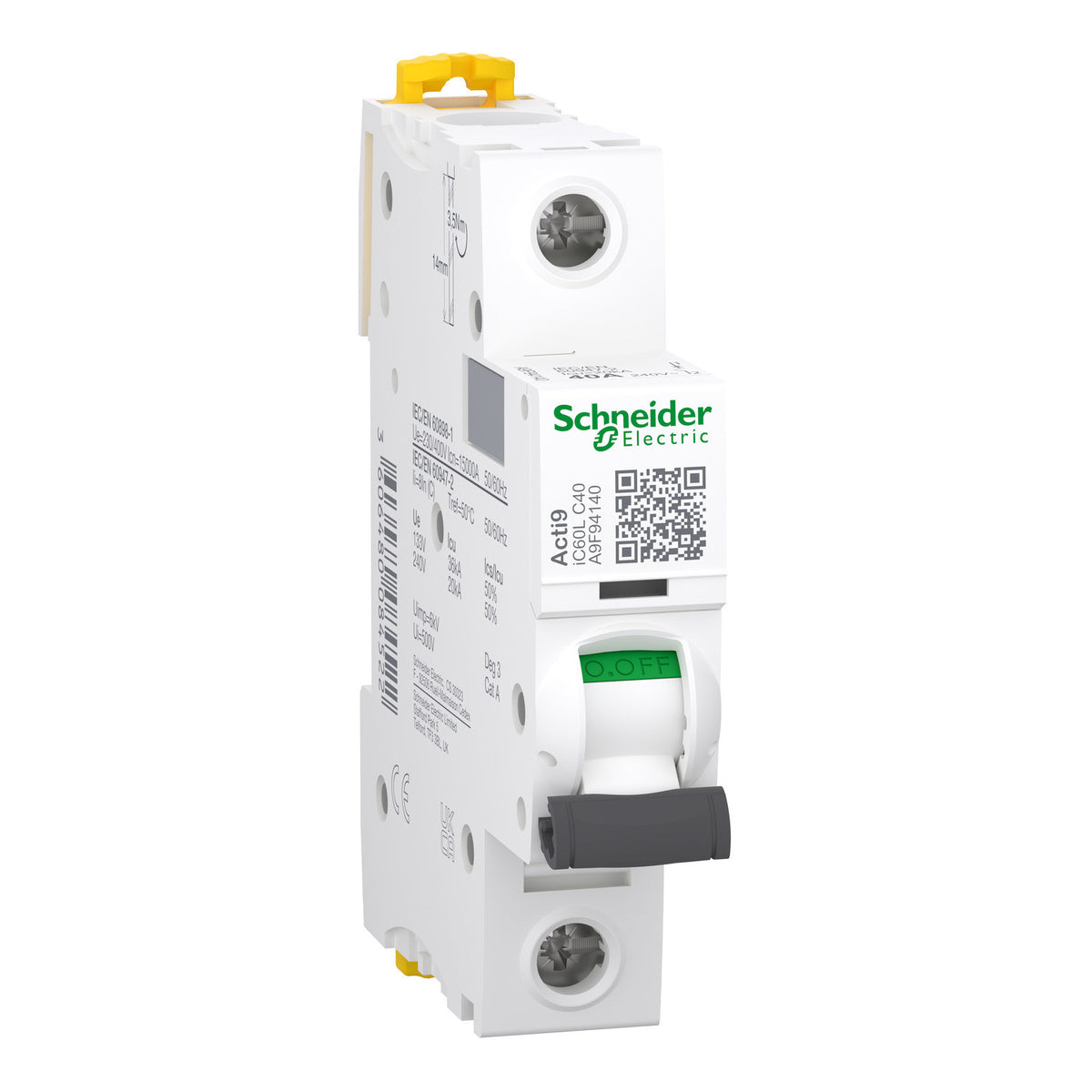

A9F94140	iC60L	التيار: 40 A؛ الأقطاب: 1P؛ قدرة القطع: 20 kA؛ منحنى الفصل: C curve

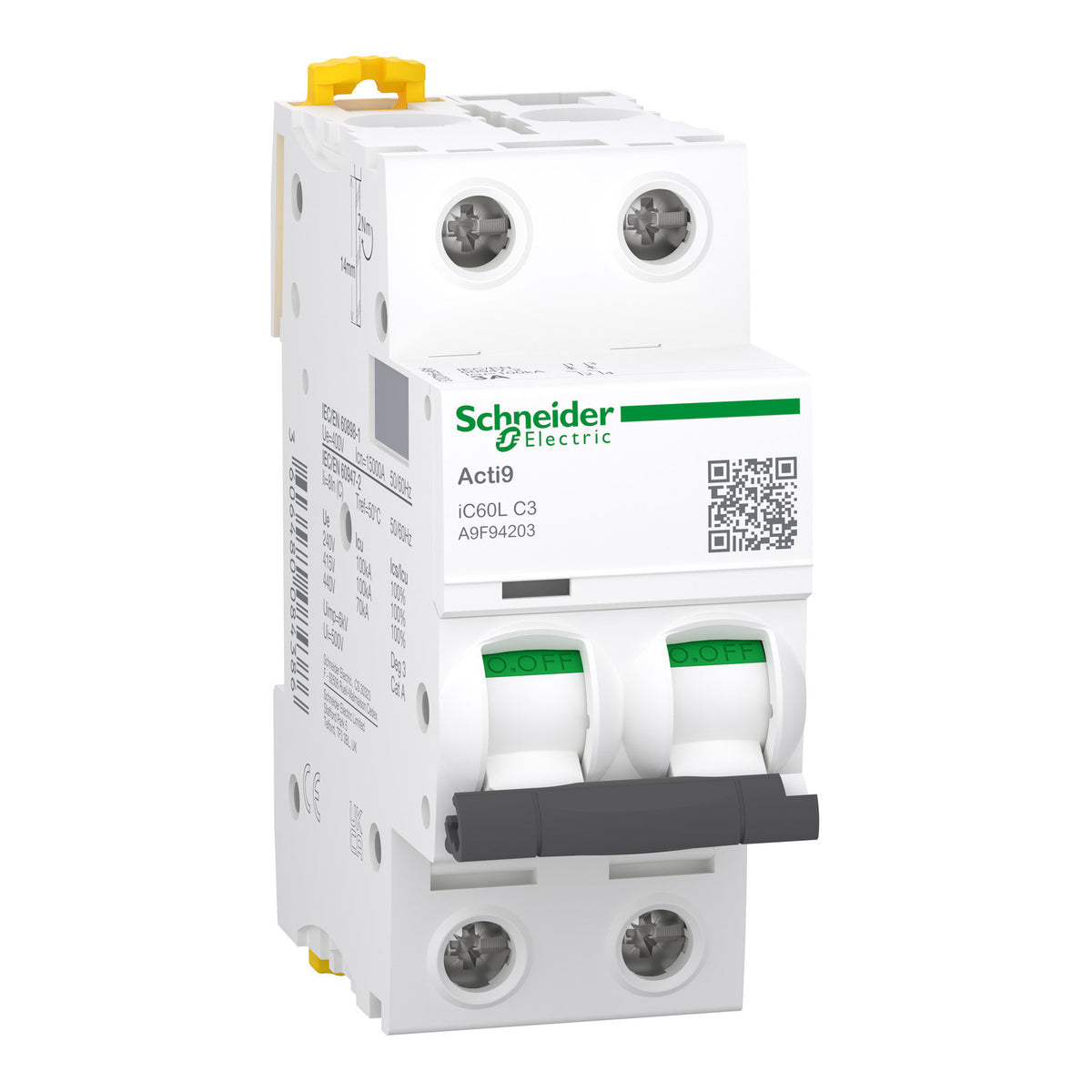

A9F94203	iC60L	التيار: 3A؛ الأقطاب: 2P؛ قدرة القطع: 100kA؛ منحنى الفصل: C curve
A9F94310	iC60L	التيار: 10 A؛ الأقطاب: 3P؛ قدرة القطع: 25 kA؛ منحنى الفصل: C curve
A9F94363	iC60L	التيار: 63 A؛ الأقطاب: 3P؛ قدرة القطع: 15 kA؛ منحنى الفصل: C curve
A9F94463	iC60L	التيار: 63 A؛ الأقطاب: 4P؛ قدرة القطع: 15 kA؛ منحنى الفصل: C curve

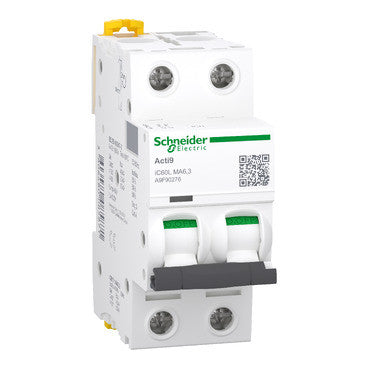

A9F90276	iC60L	التيار: 6.3A؛ الأقطاب: 2P؛ قدرة القطع: 20kA
A9F90376	iC60L	التيار: 6.3A؛ الأقطاب: 3P؛ قدرة القطع: 20kA
A9F94216	iC60L	التيار: 16 A؛ الأقطاب: 2P؛ قدرة القطع: 25 kA؛ منحنى الفصل: C curve
A9F94320	iC60L	التيار: 20 A؛ الأقطاب: 3P؛ قدرة القطع: 25 kA؛ منحنى الفصل: C curve

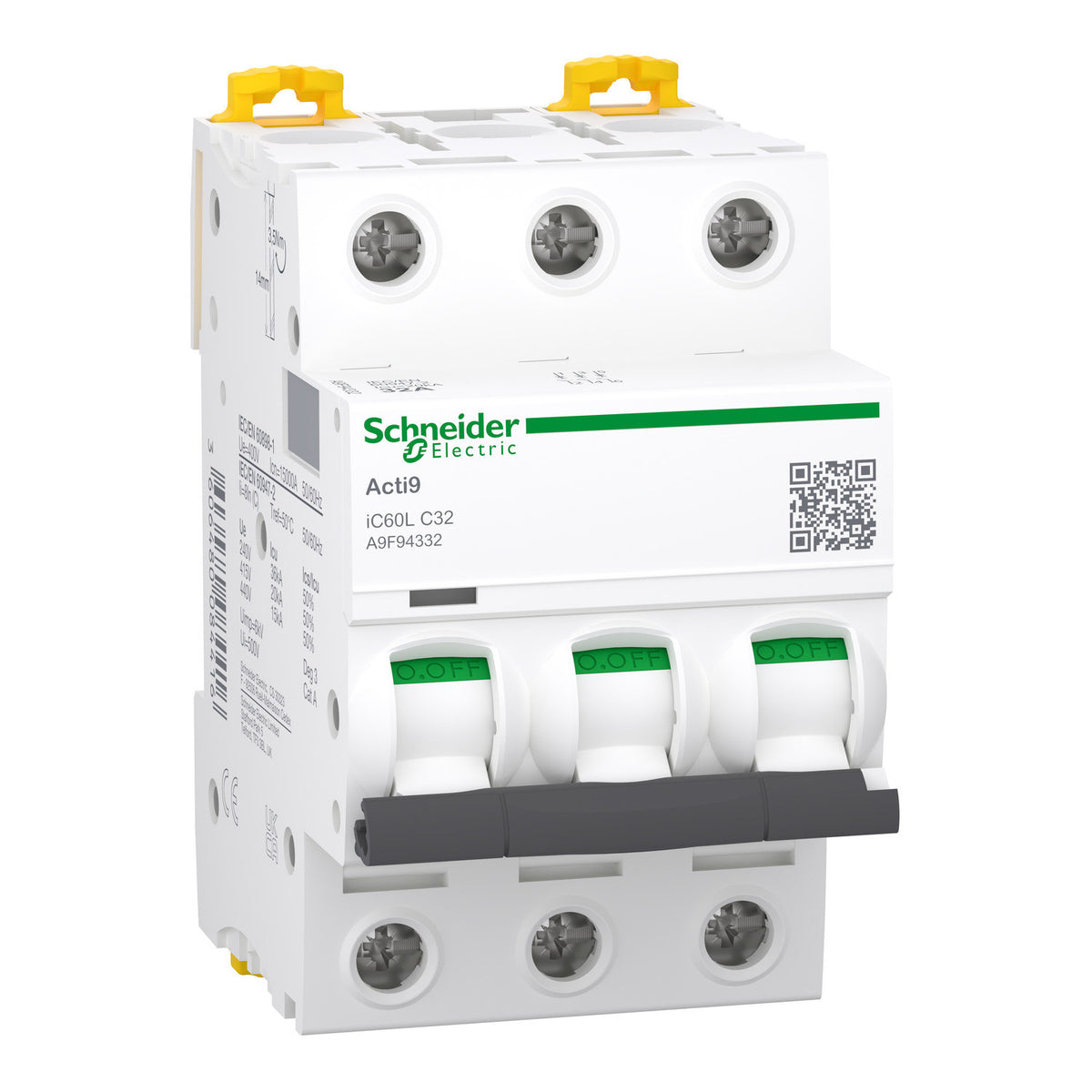

A9F94332	iC60L	التيار: 32 A؛ الأقطاب: 3P؛ قدرة القطع: 20 kA؛ منحنى الفصل: C curve

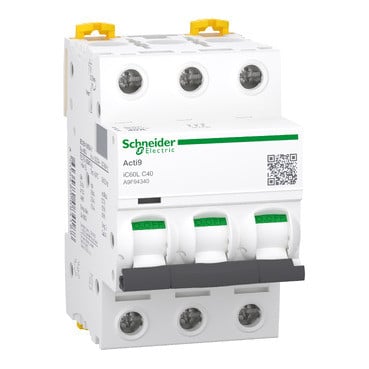

A9F94340	iC60L	التيار: 40 A؛ الأقطاب: 3P؛ قدرة القطع: 20 kA؛ منحنى الفصل: C curve

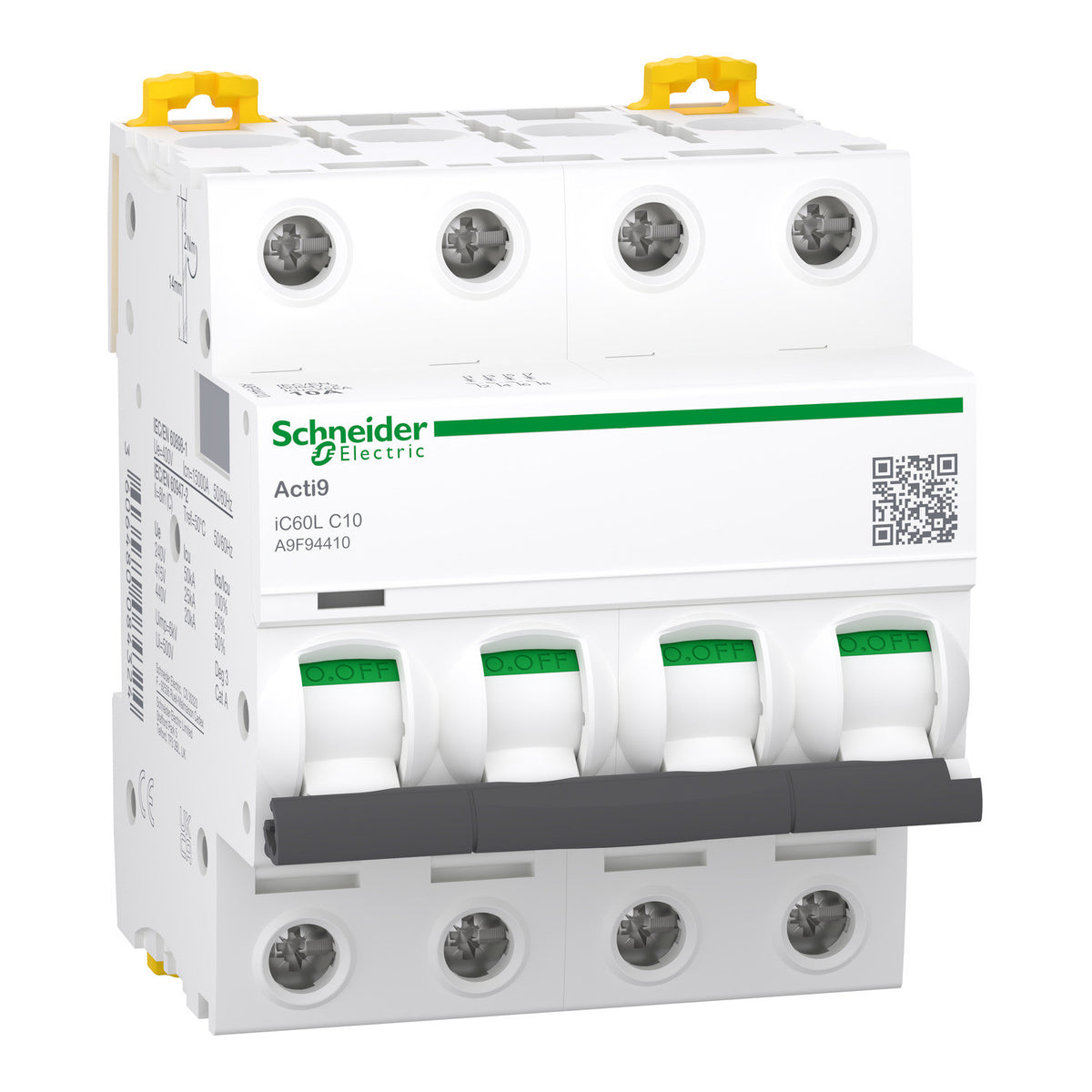

A9F94410	iC60L	التيار: 10 A؛ الأقطاب: 4P؛ قدرة القطع: 25 kA؛ منحنى الفصل: C curve
A9F94440	iC60L	التيار: 40 A؛ الأقطاب: 4P؛ قدرة القطع: 20 kA؛ منحنى الفصل: C curve

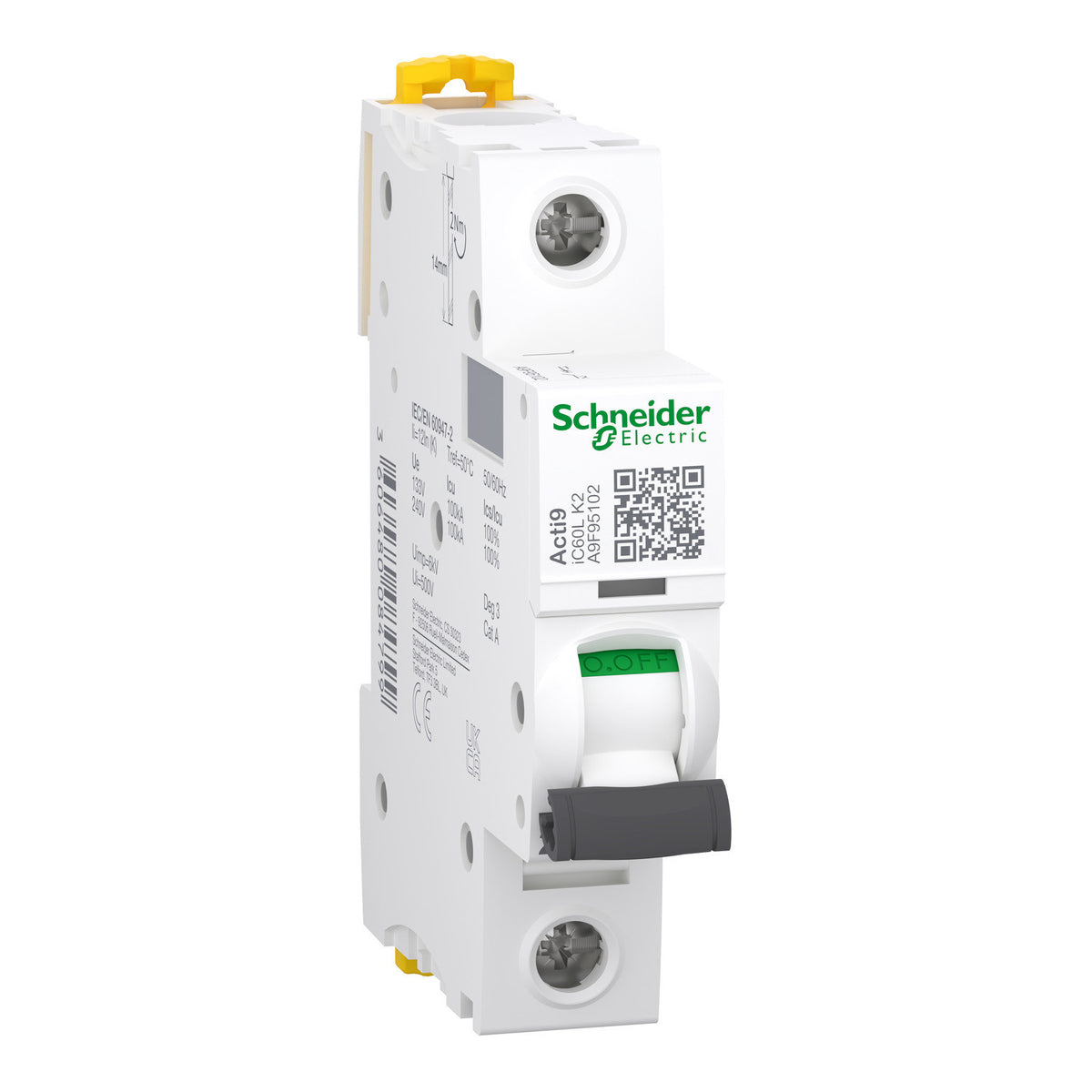

A9F95102	iC60L	التيار: 2A؛ الأقطاب: 1P؛ قدرة القطع: 100kA

الاختيار والتركيب

يستخدم رقم الصنف الكامل عند طلب البديل أو الملحقات. يراجع فني كهرباء مؤهل التغذية والحمل وتنسيق الحمايات وتعليمات التوصيل الخاصة بالمصنع قبل التشغيل. المكونات الظاهرة في الصور التطبيقية لا تعتبر ضمن التوريد إلا عند ذكرها صراحة في بيانات الموديل.
