مفتاح أوتوماتيك 3 قطب 63 أمبير منحنى C 10 kA إيه بي بي ABB S203M-C63
مفتاح أوتوماتيك 3 قطب 63 أمبير منحنى C 10 kA إيه بي بي ABB S203M-C63
Couldn't load pickup availability

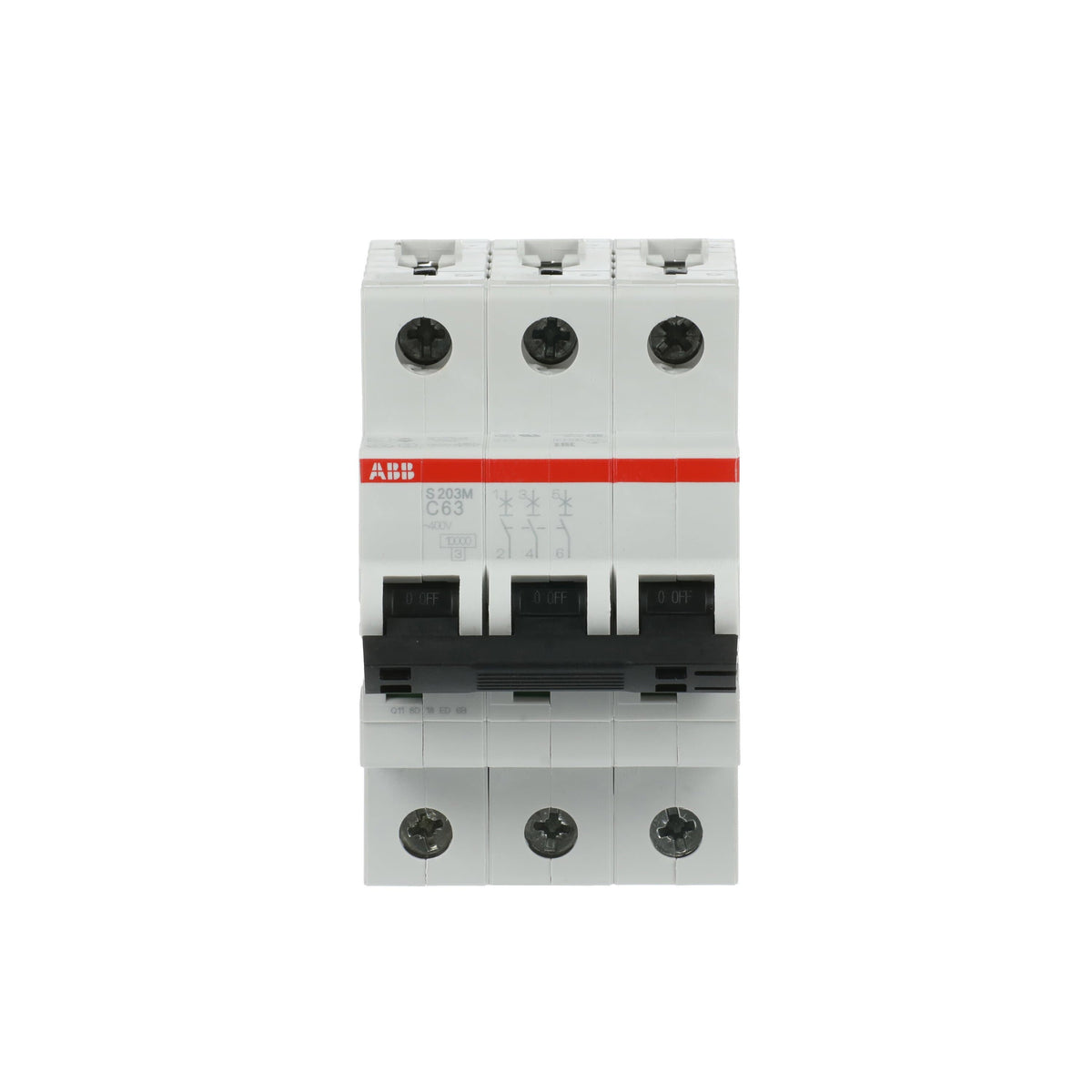

إيه بي بي ABB S203M-C63 (2CDS273001R0634) هو مفتاح أوتوماتيك (قاطع تيار مصغر MCB) 3 قطب بتيار 63 أمبير ومنحنى فصل C وقدرة قطع 10 kA. يحمي الكابلات والأجهزة من زيادة الحمل وقصر الدائرة في الدوائر ثلاثية الفاز والمواتير وتغذية اللوحات الفرعية، ويُركّب على قضيب DIN مقاس 35 مم داخل لوحات توزيع الشقق والفيلات والمباني التجارية والمصانع.
المميزات الرئيسية
- منحنى فصل C مناسب للأحمال العامة مثل الإنارة والبرايز والتكييفات والمواتير الصغيرة (فصل مغناطيسي عند 5–10 أضعاف التيار)
- تصميم 3 قطب للدوائر ثلاثية الفاز والمواتير وتغذية اللوحات الفرعية
- قدرة قطع 10 kA لفصل تيارات القصر بأمان
- ذراع تشغيل واضح ON/OFF مع مؤشر لوضع التلامس للعزل الآمن
- تركيب سريع على قضيب DIN 35 مم ومتوافق مع البازبار المشط
- عرض موديولي صغير للوحات توزيع منظمة
المواصفات الفنية
| العلامة التجارية | إيه بي بي ABB |
|---|---|
| رقم القطعة / الموديل | S203M-C63 |
| السلسلة | سيستم برو M S200M |
| كود الطلب | 2CDS273001R0634 |
| نوع الجهاز | قاطع تيار مصغر MCB (مفتاح أوتوماتيك) |
| عدد الأقطاب | 3 أقطاب (3 فاز) |
| التيار المقنن | 63 أمبير |
| منحنى الفصل | منحنى C |
| قدرة القطع | 10 kA |
| جهد التشغيل | 230/400 فولت متردد |
| التركيب | على قضيب DIN مقاس 35 مم |
| المواصفة القياسية | IEC/EN 60898-1 |
الاستخدامات
- لوحات توزيع الشقق والفيلات والمكاتب
- دوائر الإنارة والبرايز والتكييفات
- المباني التجارية والمحلات والمدارس والمستشفيات
- لوحات التحكم ولوحات الطلمبات والتكييف المركزي
- استبدال القواطع القديمة أو التالفة أثناء الصيانة
نصائح الاختيار والتركيب
اختر تيار القاطع حسب مقطع الكابل (عادة 10 أمبير لإنارة بكابل 1.5 مم، و16–20 أمبير للبرايز بكابل 2.5 مم، و25–32 أمبير لخطوط التكييف بكابل 4–6 مم)، واختر المنحنى حسب تيار بدء الحمل، وتأكد أن قدرة القطع أعلى من تيار القصر المتوقع في اللوحة. أضف قاطع تسريب RCCB أو استخدم RCBO للحماية من التسريب الأرضي.
أسئلة شائعة
ما استخدام ABB S203M-C63؟
هو مفتاح أوتوماتيك 3 قطب 63 أمبير منحنى C لحماية الدوائر ثلاثية الفاز والمواتير وتغذية اللوحات الفرعية من زيادة الحمل وقصر الدائرة.
هل المفتاح الأوتوماتيك يحمي من الصعق الكهربائي؟
لا، القاطع MCB يحمي الكابلات من زيادة الحمل وقصر الدائرة فقط، وللحماية من التسريب والصعق يجب استخدام قاطع تسريب RCCB حساسية 30 مللي أمبير أو قاطع RCBO.
ما مفتاح التكييف المناسب؟
كدليل عام: تكييف 1.5–2.25 حصان يحتاج مفتاح 16–20 أمبير منحنى C، وتكييف 3 حصان 25 أمبير، و4–5 حصان 32 أمبير، مع الالتزام بمقطع الكابل الموصى به.
شراء مفتاح أوتوماتيك ABB S203M-C63 في مصر
توفر سبارك مصر قاطع تيار مصغر (مفتاح أوتوماتيك MCB) إيه بي بي ABB S203M-C63 الأصلي بفاتورة ضريبية لمقاولي الكهرباء ومصنعي اللوحات والمصانع والمكاتب الاستشارية والمحلات وفرق الصيانة، مع التوصيل إلى القاهرة والجيزة والتجمع الخامس و6 أكتوبر والشيخ زايد والعاصمة الإدارية الجديدة والإسكندرية والدلتا ومدن القناة والصعيد. يساعدك فريقنا الفني في التأكد من المواصفات والملحقات المناسبة والأكواد البديلة قبل الطلب، ونوفر عروض أسعار خاصة لكميات المشروعات.
