Schneider Electric

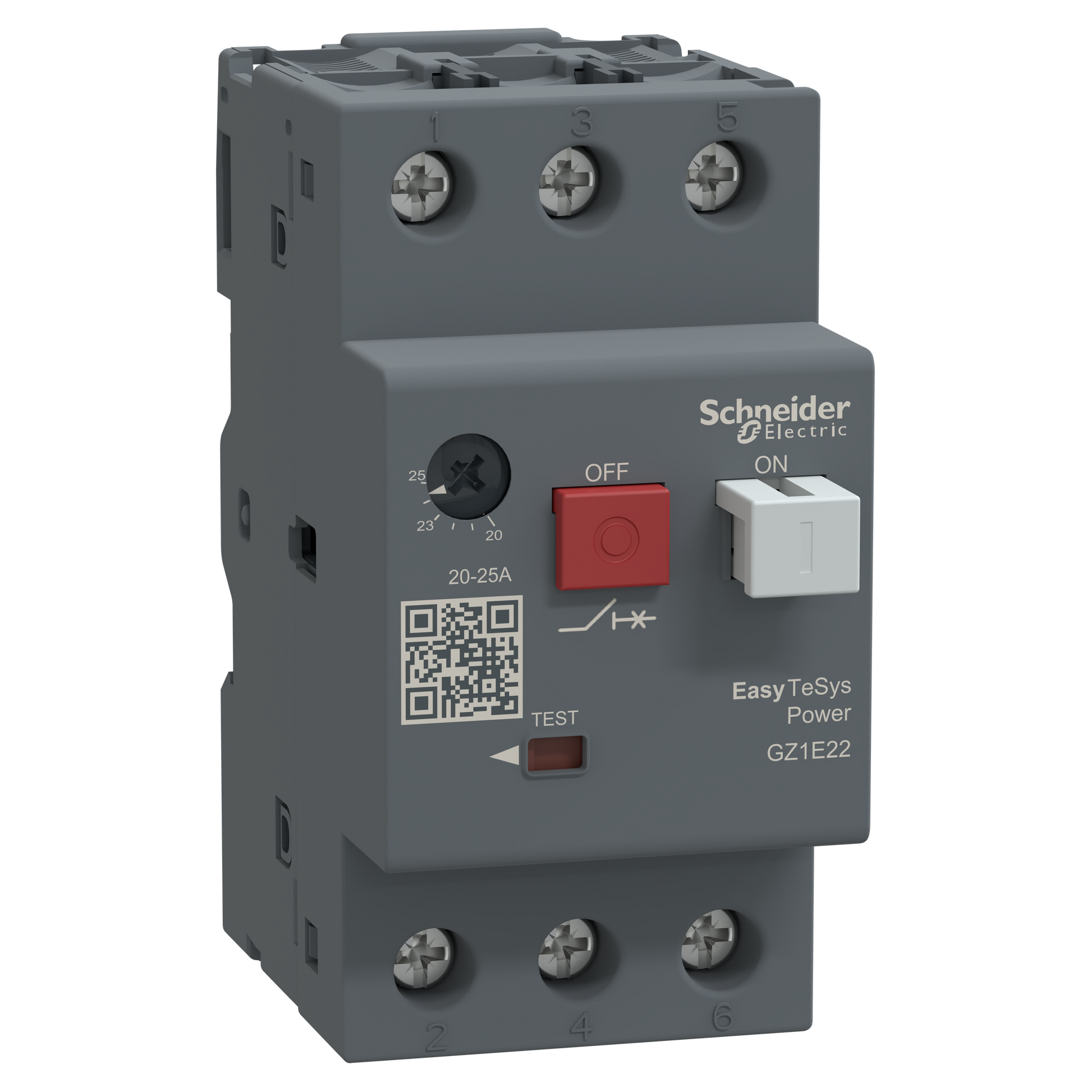

قاطع حماية موتور (جارد موتور) شنايدر Easy TeSys GZ1E 3 فاز 20–25 أمبير حراري ومغناطيسي GZ1E22
قاطع حماية موتور (جارد موتور) شنايدر Easy TeSys GZ1E 3 فاز 20–25 أمبير حراري ومغناطيسي GZ1E22
Couldn't load pickup availability
قاطع شنايدر إلكتريك GZ1E22 هو قاطع حماية موتور (جارد موتور) من سلسلة Easy TeSys GZ1E حراري ومغناطيسي بنطاق ضبط 20–25 أمبير. يحمي المواتير ثلاثية الفاز من زيادة الحمل وقصر الدائرة وفقد الفاز، ويمكن استخدامه لتشغيل وإيقاف الموتور يدويًا، ليحل محل القاطع والأوفرلود في وحدة واحدة مدمجة.
المميزات الرئيسية
- ضبط حراري من 20–25 أمبير ليطابق تيار لوحة الموتور
- حساسية لفقد الفاز في المواتير ثلاثية الفاز
- مؤشر واضح للتشغيل والإيقاف والفصل ويد قابلة للقفل للصيانة الآمنة
- تركيب مباشر مع كونتاكتور TeSys لعمل بادئ تشغيل مدمج
- يقبل كونتاكت مساعد وكونتاكت إشارة عطل وملف جهد منخفض
- تركيب على قضيب DIN أو شاسيه اللوحة
المواصفات الفنية
| العلامة التجارية | شنايدر إلكتريك (Schneider Electric) |
|---|---|
| رقم القطعة (الكود) | GZ1E22 |
| السلسلة | إيزي تيسيس GZ1E |
| نوع الجهاز | قاطع حماية موتور MPCB (جارد موتور) |
| نوع الحماية | حراري ومغناطيسي (زيادة حمل + قصر دائرة + فقد فاز) |
| نطاق الضبط | 20–25 أمبير |
| قدرة الموتور التقريبية | حوالي 11 كيلووات |
| عدد الأقطاب | 3 أقطاب |
| التحكم | يد دوارة |
| التركيب | على قضيب DIN أو شاسيه |
| المواصفة القياسية | IEC/EN 60947-2 و IEC/EN 60947-4-1 |
الاستخدامات
- طلمبات المياه ومجموعات رفع الضغط وطلمبات الحريق
- المراوح والبلاورات والكمبروسورات والسيور
- مواتير التكييف المركزي والتشيلرات وأبراج التبريد
- لوحات تحكم الماكينات ولوحات MCC
- بادئ تشغيل مباشر للمواتير DOL
دليل الاختيار
اختر نطاق الضبط بحيث يقع تيار الموتور الكامل (من لوحة بيانات الموتور) داخل النطاق، ثم اضبط القرص على قيمة تيار الموتور بالضبط. مثلًا موتور 7.5 كيلووات على 400 فولت يسحب حوالي 15 أمبير، فيناسبه نطاق 13–18 أمبير.
أسئلة شائعة
ما قدرة الموتور المناسبة لقاطع GZ1E22؟
بنطاق ضبط 20–25 أمبير يناسب المواتير ثلاثية الفاز التي يقع تيارها الكامل داخل هذا النطاق، أي حتى حوالي 11 كيلووات على 400 فولت.
هل أحتاج أوفرلود مع هذا القاطع؟
لا في الأنواع الحرارية المغناطيسية GV2ME وGV2P وGV3P وGZ1E لأنها تشمل حماية زيادة الحمل، ونعم في الأنواع المغناطيسية فقط GV2L التي يجب استخدامها مع أوفرلود حراري.
شراء قاطع حماية موتور شنايدر GZ1E22 في مصر
اطلب قاطع حماية موتور (MPCB / جارد موتور) شنايدر GZ1E22 من سبارك مصر واحصل على منتج أصلي بفاتورة ضريبية رسمية، مع توصيل إلى القاهرة والجيزة والتجمع الخامس و6 أكتوبر والشيخ زايد والعاصمة الإدارية الجديدة والإسكندرية والدلتا ومدن القناة والصعيد. يساعد مهندسونا المقاولين ومصنعي اللوحات وفرق الصيانة في مراجعة المواصفات والملحقات والأكواد المكافئة قبل الشراء، ويمكنك طلب عرض سعر للكميات الكبيرة.
